国产精品久久激情,97精品在线,成人国产精品免费网站,久久久久久九九九九

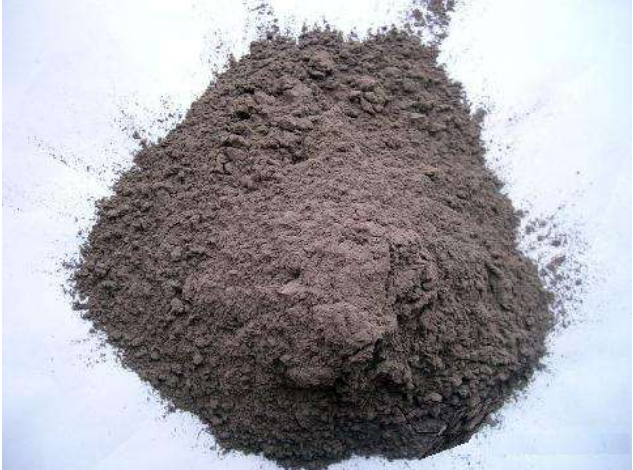

        使用的出銅溝澆注料和加入不同量藍晶石性能對比。可以看出：隨著藍晶石加入量的增多，經110℃保溫24h、1100℃保溫3h、1300℃保溫3h熱處理后，顯氣孔率逐漸增大，體積密度逐漸降低；經過110℃保溫24h、1100℃保溫3h熱處理后，銅溝澆注料抗折強度和耐壓強度隨著藍晶石加入量的增多而略有降低，1300℃保溫3h熱處理后，藍晶石的加入抗折強度影響不大，耐壓強度隨藍晶石的增多先升高后降低。對應試樣的抗折強度、體積密度和流動值都呈先升高后降低的趨勢，耐壓強度變化不大，顯氣孔率先降低后升高。

         對于不定形銅溝澆注料來說，粒度組成對施工性能影響*：粗顆粒多，泥料不流動，成型時會在表面暴露大量粗顆粒；中顆粒多，泥料的塑性較好，但流動性較差；細粉含量較高時，泥料有較好的塑性和黏性，但由于其表面積大，細粉越多，加水量要隨之增大，才足夠潤濕材料中各粒度的顆粒，使得顆粒與細粉能較好地結合。這樣*足夠促進銅溝澆注料的黏性能。
